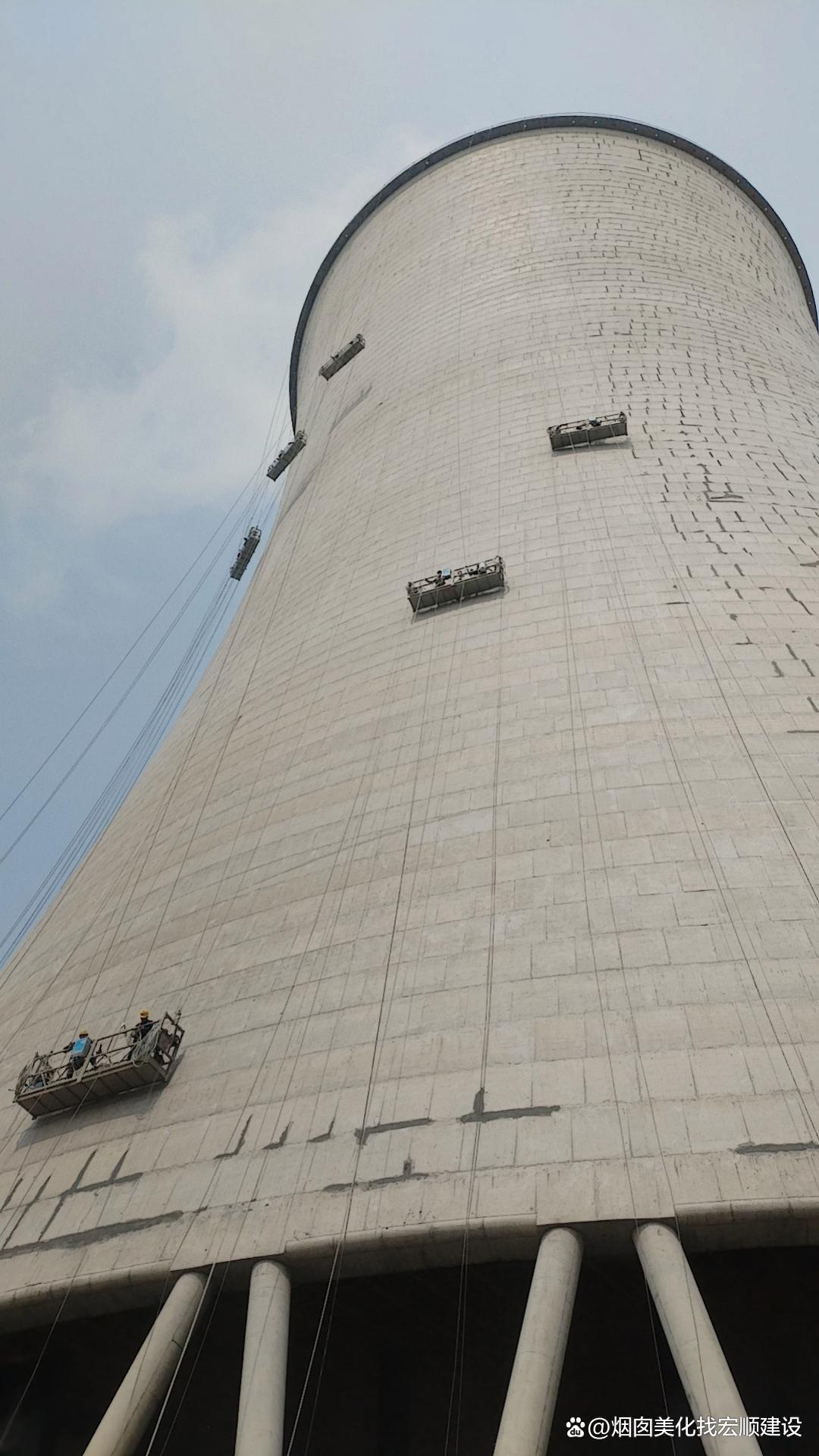

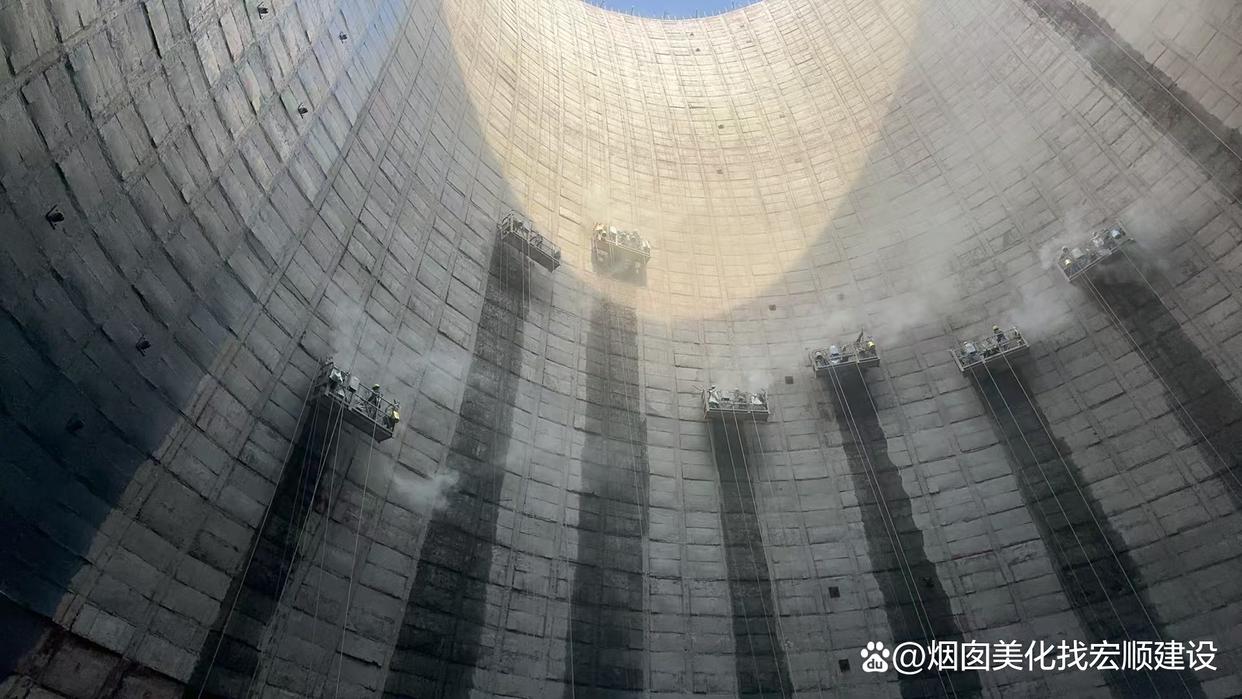

一、表面处理

清洗表面：使用高压水枪或化学溶剂清洗凉水塔外壁表面的污垢和积尘，确保表面干净。

除锈处理：对于钢筋外露或锈蚀的区域，使用钢刷等工具清除铁锈，并涂刷阻锈剂，以增强钢筋与混凝土的粘结力。

打磨处理：使用角磨机等工具打磨表面浮浆、风化层，露出坚实基层，为后续修补和涂层施工提供良好基础。

二、损坏修补

裂缝修补：对于宽度小于0.2mm的裂缝，注入环氧树脂胶进行封闭处理。对于宽度大于0.2mm的裂缝，先灌注结构胶再挂纤维网加固。

孔洞修补：凿除孔洞部位的疏松混凝土，采用高强环氧树脂砂浆或聚合物改性砂浆分层修补，每层厚度不超过15mm。

空鼓修复：凿除空鼓部位至牢固基层，同样采用聚合物改性砂浆分层修补。

三、防腐涂层

涂层选择：根据凉水塔外壁材质和使用环境，选择适合的防腐涂料，如环氧树脂涂料、聚氨酯涂料等。这些涂料具有良好的耐腐蚀性和耐候性。

涂层施工：在干燥的环境下，选择合适的天气进行涂刷施工。确保涂料层平整且均匀覆盖整个凉水塔外壁。可根据需要进行多道涂刷，注意每道涂刷之间的干燥时间。

涂层厚度：根据涂料厂家的要求和设计要求，控制涂料的厚度。通常要求涂料膜的厚度达到一定的标准，以确保足够的防腐能力。

四、结构性修复（针对严重损坏）

混凝土修复：选用硫铝酸盐快硬水泥混合石英砂（比例1:2）修补缺损部位，初凝时间控制在20分钟内，确保高空作业效率。对于大面积破损区域，可采用喷射混凝土工艺。

防渗处理：在修补面涂刷渗透结晶型防水涂料，重点处理接缝处加铺聚酯布增强层。塔顶女儿墙内侧增设不锈钢导水槽，防止雨水倒渗。

本文采摘于【蜜桃AV噜噜一区二区三区麻豆建设工程有限公司】主页
