一、冷却塔渗漏原因分析

1.结构老化与材料缺陷

混凝土塔体因长期受水、化学物质侵蚀，出现碳化、开裂，导致钢筋锈蚀膨胀，进一步加剧裂缝扩展。

玻璃钢（FRP）塔体因树脂老化、纤维断裂或接缝密封失效，形成微渗漏通道。

金属部件（如接水盘、管道）因腐蚀穿孔或焊接缺陷引发渗漏。

2.施工与安装问题

混凝土浇筑时振捣不密实，形成蜂窝麻面；养护不足导致表面干缩裂缝。

玻璃钢塔体拼接处未充分粘接，或金属部件连接处密封胶老化脱落。

管道穿墙处未做防水套管，或填缝材料失效。

3.运行与维护不当

水位过高导致塔体长期浸泡，加剧渗漏风险。

循环水含氯离子、硫酸根等腐蚀性物质，未定期检测水质并调整处理方案。

未定期检查塔体结构，渗漏初期未及时修复，导致问题恶化。

二、冷却塔渗漏处理措施

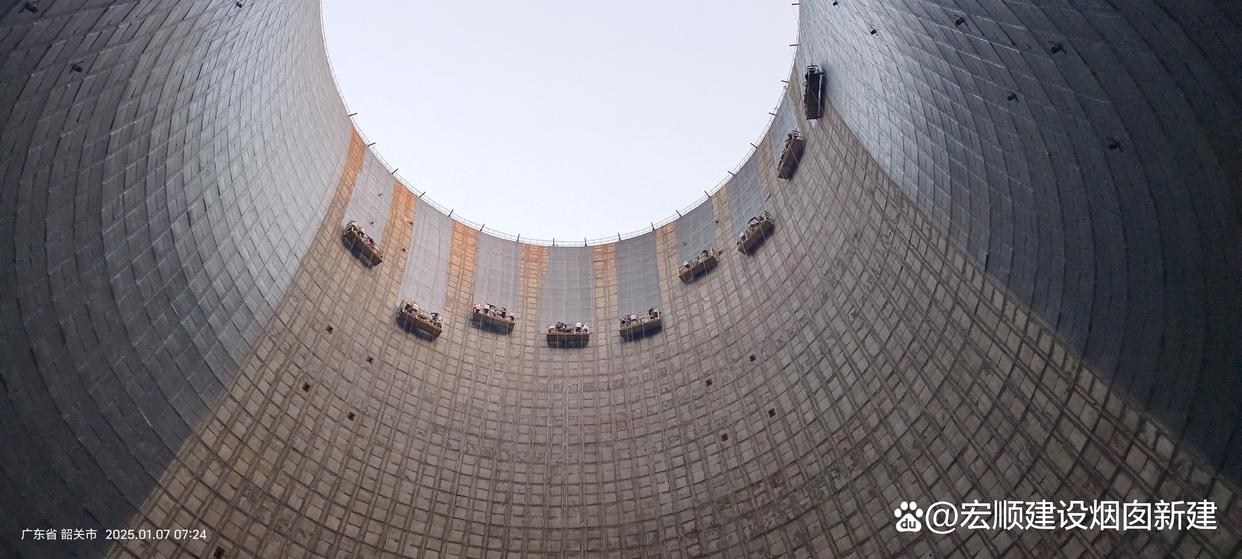

（一）混凝土塔体渗漏处理

表面封堵法（适用于微小裂缝）：清理裂缝表面浮尘、油污，用角磨机打磨至露出新鲜混凝土。沿裂缝开V型槽，用高压空气吹净。涂刷环氧界面剂，填充环氧树脂胶泥或聚氨酯密封胶，表面抹平。

注浆堵漏法（适用于较大裂缝或蜂窝）：在裂缝两侧钻注浆孔。安装注浆嘴，用快凝水泥封堵孔口与裂缝表面。采用高压注浆机注入聚氨酯发泡注浆液或环氧树脂注浆料，压力控制在0.2-0.5MPa，待浆液固化后切除注浆嘴。

结构加固法（适用于严重渗漏或结构损伤）：清除破损混凝土至钢筋暴露，用砂纸打磨钢筋除锈。涂刷阻锈剂，安装钢筋网片。喷射高强无收缩灌浆料），表面抹平并养护7天。

（二）玻璃钢塔体渗漏处理

局部修补法：用角磨机打磨渗漏区域至露出新鲜纤维，清理碎屑。涂刷玻璃钢专用底漆，逐层铺贴玻璃纤维布，用树脂浸透并赶出气泡。表面涂刷面漆，养护24小时后进行水压试验。

整体翻新法（适用于老化严重塔体）：拆除旧玻璃钢内衬，清理塔体表面。喷涂防锈底漆，铺设新玻璃钢内衬。安装接缝密封条，涂刷密封胶，进行气密性试验。

（三）金属部件渗漏处理

焊接修复法：清除焊缝周围油污、锈蚀，用碳弧气刨或砂轮机打磨至露出金属光泽。采用氩弧焊或手工电弧焊补焊，焊条材质与母材匹配（如304不锈钢焊条用于304不锈钢部件）。焊后打磨平整，涂刷防锈漆。

涂层防护法：喷砂处理至Sa2.5级，涂刷环氧富锌底漆（干膜厚度80μm）。中间涂环氧云铁漆（干膜厚度100μm），面涂脂肪族聚氨酯面漆（干膜厚度60μm）。

三、冷却塔渗漏预防策略

1.设计优化

混凝土塔体采用防水混凝土（抗渗等级P8-P12），增设防水层（如聚氨酯防水涂料或SBS改性沥青卷材）。

玻璃钢塔体接缝处采用双道密封（硅酮胶+丁基胶带），金属部件连接处采用膨胀螺栓固定并涂密封胶。

2.施工控制

混凝土浇筑时分层振捣，每层厚度≤300mm，养护时间≥14天。

玻璃钢塔体施工时控制树脂与固化剂比例，环境温度≥15℃，湿度≤85%。

3.运行维护

定期检测循环水水质，及时调整阻垢剂、缓蚀剂投加量。

每季度检查塔体结构，重点检查接缝、管道穿墙处，发现渗漏立即处理。

冬季停机时排空塔内积水，避免冻胀破坏。

四、处理效果验证

闭水试验：修补后注水至设计水位，保持24小时，观察无渗漏为合格。

红外热成像检测：通过温差判断修补区域是否密实，避免隐性渗漏。

电位差法：对金属部件检测腐蚀电位，确保防护层有效。

本文采摘于【蜜桃AV噜噜一区二区三区麻豆建设工程有限公司】主页
